KEWEI科威LP1系列PLC產品簡介
●通訊口：標配1個RS232，1個RS485
●高速計數：【1相】50KHz/2路 【2相】15KHz/2路
●高速脈沖：晶體管T機型自帶2路30KHz高速脈沖輸出
●程序容量：程序容量8K步
●時鐘功能：內置實時時鐘功能
●擴展功能：可擴展LP1/LP2系列所有模塊（模塊總數最多6個）
●高速處理：I/O刷新指令，可設置輸入濾波參數，輸入中斷及脈沖捕捉功能
●數據寄存器：一般用8000點
●浮點運算：帶浮點運算功能

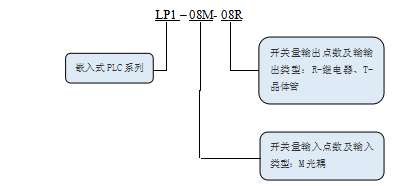

KEWEI科威LP1系列PLC命名規則
KEWEI科威LP1系列PLC選型
序號 | 型號 | 輸入 | 繼電器輸出 | 晶體管輸出 |
1 | LP1-08M08R | 8 | 8 | |
2 | LP1-08M08T | 8 | 8 | |
3 | LP1-14M12R | 14 | 12 | |
4 | LP1-14M12T | 14 | 12 | |
5 | LP1-18M14R | 18 | 14 | |
6 | LP1-18M14T | 18 | 14 | |
7 | LP1-24M16R | 24 | 16 | |
8 | LP1-24M16T | 24 | 16 |
KEWEI科威LP1系列PLC硬件端子
KEWEI科威LP1系列PLC基本參數表
主機型號 | 合計 點數 | 輸入輸出特性 | |||||
普通輸入 | 高速輸入 | 輸入電壓 | 普通輸出 | 高速輸出 | 輸出方式 | ||
LP1-08M08T | 16 | 8 | 2路25KHz或2路AB相15KHz | DC24V | 8 | 2路20KHz | 晶體管 |
LP1-08M08R | 16 | 8 | 2路25KHz或2路AB相15KHz | DC24V | 8 | / | 繼電器 |
LP1-14M12T | 26 | 14 | 2路25KHz或2路AB相15KHz | DC24V | 12 | 2路20KHz | 晶體管 |
LP1-14M12R | 26 | 14 | 2路25KHz或2路AB相15KHz | DC24V | 12 | / | 繼電器 |
LP1-18M14T | 32 | 18 | 2路25KHz或2路AB相15KHz | DC24V | 14 | 2路20KHz | 晶體管 |
LP1-18M14R | 32 | 18 | 2路25KHz或2路AB相15KHz | DC24V | 14 | / | 繼電器 |
LP1-24M16T | 40 | 24 | 2路25KHz或2路AB相15KHz | DC24V | 16 | 2路20KHz | 晶體管 |
LP1-24M16R | 40 | 24 | 2路25KHz或2路AB相15KHz | DC24V | 16 | / | 繼電器 |
KEWEI科威LP1系列PLC模塊擴展能力
主機 | 開關量模塊 | 模擬量模塊 | 擴展總數 |
LP1系列主機 | m | n | (m+n)<=6 |
開關量系統可擴展最大點數：48（主機）+6*32（擴展）=240點。
模擬量系統可擴展最多通道數：6*4=24通道 (電流/電壓/熱電偶/熱電阻)。
KEWEI科威LP1系列PLC通信支持種類
主機 | 編程口協議 | 自由協議 | 計算機鏈接主從協議 | Modbus RTU |
LP1 | 支持 | 支持 | 支持 | 選配 |
LP2 | 支持 | 支持 | 支持 | 支持 |
KEWEI科威LP1系列PLC輔助功能
功能名稱 | 相關軟元件 | 功能描述 | 應用提示 | LP1 | LP2 |
程序加密 | D8254 | 程序一經加密，不能讀出，只能寫入。 | 防止程序泄露。 | √ | √ |
實時時鐘 | D8013～D8019, M8015～M8017 | PLC 在供電或斷電情況下能夠正確計時，可實現時間信息的讀取和調整。 | 應用于時間關聯的控制上。如某路口在早上7:30到7:50一直綠燈，滿足人流單向的要求。 | √ | √ |
固定周期脈沖 | M8012，M8013 | 不管是否使用，M8012、M8013 都會按照100ms、1s 的固定周期進行翻轉。獨立于梯形圖之外，不受掃描周期影響。 | 在程序控制時，使用定時器，因受掃描周期影響，會增大累積誤差。用于嚴格控制時序的場合，或用于消除累積時差的場合。 | √ | × |
窄脈沖捕捉 | M8208,D8020,D8021 | 當輸入信號寬度小于10ms時，PLC需要應用此功能。 | √ | × | |
軟件版本號 | D8255 D8253 | D8255記錄內核版本號 D8253記錄驅動版本號 | 內核和驅動程序升級時，以前的版本有些功能不支持，需查看版本號，必要時更新。 | √ | √ |
注：√ 表示支持該功能，或有此指令。 × 表示不支持此功能，或無此指令。
KEWEI科威LP1系列PLC產品尺寸
